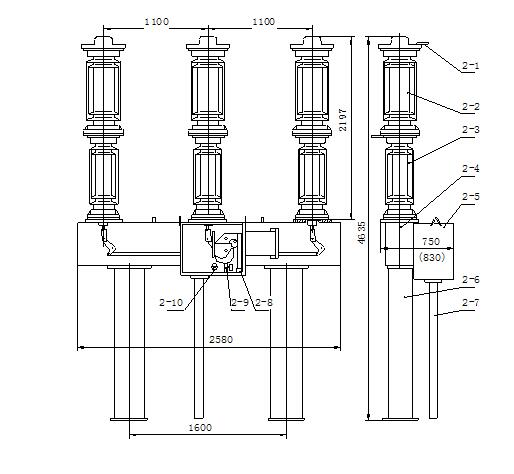

LW9-72.5瓷柱式高壓交流六氟化硫斷路器

一、概述:

1.1 LW9—72.5/T2500—31.5型高壓六氟化硫斷路器系戶外三極交流50Hz高壓電器設備，主要用于輸變電線路的保護，也可作聯絡斷路器使用。斷路器為三極組裝在一個框架上，不能進行單極操作。

1.2 LW9—72.5/T2500—31.5型高壓六氟化硫斷路器符合GB1984《高壓交流斷路器》國家標準的要求，并滿足IEC60056《高壓交流斷路器》國際電工委員會標準的要求。

二、使用環境條件：

2.1 環境溫度 -30℃～+40℃（-45℃～+40℃條件下開斷電流為25kA）

2.2 海拔高度不超過 1000m

2.3 自然風速不超過 35m/s

2.4 積冰厚度不超過 10mm

2.5 地震地面加速度不超過

a.水平加速度 0.4g

b.垂直加速度 0.2g

2.6 最大日溫差 25℃

三、性能特點：

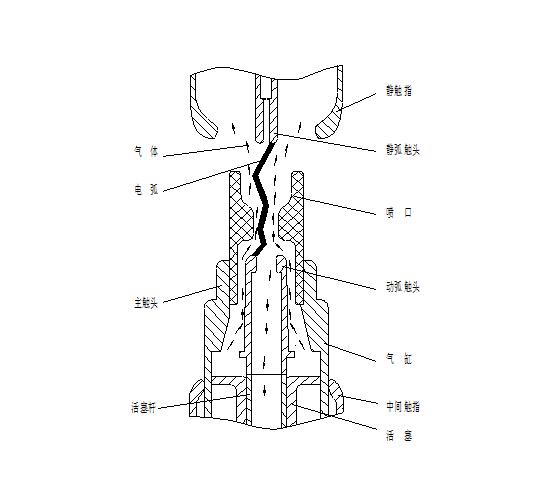

3.1斷路器采用六氟化硫（SF6）氣體作為滅弧介質，六氟化硫氣體不但有良好的滅弧性能，而且電氣絕緣性能非常好，氣體在開斷時被壓氣筒壓縮后噴向電弧并將電弧熄滅，開斷的簡單原理如圖1。該斷路器具有結構簡單、開斷性能良好，并且操作平衡等許多優點。它還是一種理想的切合電容器組及電抗器組的開關。

3.2優越的開斷性能斷路器能夠順利地開斷各種異常短路，例如反相狀態斷路器兩側兩極同時接地，近區故障以及包括斷路器端部故障在內的其它故障等。

3.3 操作噪音小由于斷路器密封，與大氣隔絕，所以操作時沒有氣體噴出的噪音。

3.4結構簡單、尺寸緊湊滅弧室采用單斷口，沒有其它閥系統，所以結構非常簡單、尺寸緊湊。

3.5檢修維護工作量小由于結構簡單，并且斷路器的滅弧室觸頭在六氟化硫氣體中開斷時燒損量小，所以斷路器的維護工作量小，檢修周期比較長。

3.6安全可靠純凈的六氟化硫氣體是無毒不可燃的，而且因為滅弧室密封性好，所以斷路器在使用上是安全可靠的。

四、技術參數：

序號	名稱						單位	數據
1	額定電壓						kV	72.5
2	額定電流						A	2500
3	額定短路開斷電流						kA	31.5
4	額定短路關合電流（峰值）						kA	80
5	額定短時耐受電流						kA	31.5
6	額定短路持續時間						s	4
7	額定峰值耐受電流（峰值）						kA	80
8	1min工頻耐受電壓（有效值）（斷路器內充入20℃時，0.40MPaSF₆氣體				干試	斷口間	kV	160+42
						對地	kV	160
					濕試	斷口間	kV	160+42
						對地	kV	160
	雷電沖擊耐受電壓（峰值）1.2/50μs（斷路器內充入20℃時，0.40MPaSF₆氣體）				斷口間		kV	350+60
					對地		kV	350
9	零表壓5min工頻耐受電壓（有效值）						kV	84
10	近區故障開斷電流						kA	31.5×
11	額定失步開斷電流						kA	31.5×25%
12	首開極系數							1.5
13	分閘時間						S	≤0.03
14	開斷時間						S	≤0.06
15	合閘時間						S	≤0.15
序號	名稱						單位	數據
16	分——合時間						S	≥0.3
17	合——分時間						S	0.06
18	斷路器每極斷口數						個	1
19	斷路器內六氟化硫氣體（20℃時）		額定壓力				MPa	0.50
			報警壓力				MPa	0.40
			閉鎖壓力				MPa	0.40
			含水量不大于				PPM( )	150
			年漏氣量不大于					1%
20	充入斷路器內六氟化硫氣體的重量						kg	3.5
21	斷路器總重						kg	1000
22	機械壽命						次	3000
23	斷路器接線端子靜拉力	水平縱向允許負荷					N	750
		水平橫向允許負荷					N	500
		垂直方向允許負荷					N	750
24	斷路器斷口及對地瓷套泄漏距離（斷口/對地）			防污型（Ⅲ級）			mm	2090/1815
				重污型（Ⅳ級）			mm	2585/2250
25	彈簧機構分/合閘線圈		電阻值				Ω	50
			額定電壓（DC）				V	110或220
			額定電流（DC）				A	2.2
26	彈簧機構電動機		功率				W	315
			電壓（AC/DC）				V	220
27	加熱器		功率				W	100
			電壓（AC）				V	220
